Funciones de
E-GRAPHING.Plus 3.10.12.11
Manual de Uso
Requisitos:
.NET Framework 4.0; Windows 10 y superiores; 32 y 64 bits
Wacom STU 530 y 540
E-GRAPHING.Plus cuenta con el soporte de Microsoft y Sync Fusion.
Es un Programa que, a partir de la captura informática de grafismos, permite visualizar, medir, analizar y comparar en forma automática sus variables biométricas dinámicas:
- presión
- tiempo
- velocidad
- NIV (Número de Inversiones de Velocidad) por centímetro
- NIP (Número de inversiones de Presión) por centímetro
- aceleración
- enlaces inmateriales (aéreos y periféricos) intra firma/intra escritura
- enlaces inmateriales (aéreos y periféricos) pre y post firma/intra escritura
LA APERTURA: MENÚ DE FUNCIONES
Muestra una serie de solapas que permiten acceder a las operaciones en forma ágil.
- Abrir
Permite abrir un archivo previamente guardado con la captura de un grafismo.
– Si alguno de los datos sensibles del archivo original hubiera sido modificada, se activará un símbolo de alarma al lado de su nombre, con una leyenda: «AVISO: el archivo (…) no pudo ser validado a nivel seguridad».
- Recargar
Permite volver a visualizar la imagen del grafismo capturado.
- Guardar
Archiva el grafismo capturado. Al presionar sobre ese botón se genera automáticamente un archivo dinámico en formato egp
- Exportar
Despliega 4 posibilidades: Informe, Imagen, Tabla de datos y Conversión
– Informe: opción que genera automáticamente un archivo en formato PDF con los gráficos de todas la variables del «grafo» en estudio.
– Imagen: guarda en formato JPG la imagen del grafismo capturado (Solo grafo) o la totalidad de la pantalla (Pantalla completa).
– Tabla de datos: exporta la información numérica en formato csv, para el posterior procesamiento por parte del Perito, de acuerdo a sus necesidades particulares.
– Conversión: despliega una planilla a completar con los datos de otro soft que busque abrir un archivo E-GRAPHING.
- Importar
Permite abrir muestras gráficas capturadas por otros soft mediante la carga manual de sus datos o la elección de un soft pre configurado (hoy, «Alan Forensic):
- Ver curvas
La primera opción de «Ver curvas» permite seleccionar qué curvas se visualizarán al pie de la pantalla de captura: de presión, de velocidad o ambas, como se observa en las siguientes pantallas:
La curva de presión se muestra con una curva roja invertida para simular el relevamiento topográfico de la superficie del soporte (un papel, por ej.), hendido por la fuerza de inscripción. Al clickear en un punto sobre la curva roja, aparece el nivel de presión ejercido en esa posición específica. El soft mide hasta 1024 niveles de presión.
– La segunda opción de «Ver curvas» permite elegir si se desean visualizar en el grafo y medir todas las variables de los trazos aéreos pre y post, registrados en rojo. En caso de presentarse trazos periféricos, realizados a más de 1,5 cm de la superfice de la tableta, se muestran rectificados en verde.
- Tomar captura
Habilita la toma Básica: única y con fondo blanco.
La captura Especial habilita la elección de fondo: blanco, negro, colores o imágenes pre diseñadas y cargadas por el perito en la memoria del soft., tal como los ejemplos que se muestran desplegados a la izquierda:
- Cotejo
Habilita el cotejo de dos capturas en vidrio o el cotejo mixto entre vidrio y papel.
- Idioma
Las opciones son español y ruso
- Ayuda?
Contiene:
– Manual de uso: descripción completa de las funciones del Programa
– Acerca de: muestra los datos de contacto de la titular del Programa.
- Salir
LA CAPTURA
Una vez seleccionada la opción de captura, se ejecuta el grafismo con el lápiz óptico sobre la tableta:
Al presionar Stop cuando se finaliza la grabación, se presenta la pantalla de trabajo:
– En el sector derecho aparecen las solapas con opciones para cargar datos y realizar diferentes mediciones y tareas. Se muestra habilitada la primera de la serie: Caso.
SOLAPAS DE TAREAS Y MEDICIONES
- Caso
Dispone el ingreso de la información que identifica la captura y permite ingresar hasta 32.000 caracteres para el Informe.
- Fases
En esta solapa se muestra:
– N°: muestra la cantidad total de las fases: las físicas en azul, las aéreas en rojo y la periféricas en verde.
– Hilo (cm): indica el largo en cm del hilo físico y aéreo de cada una de las fases. La longitud del hilo periférico corresponde a la trayectoria rectificada, producida más allá de 1 cm y medio por encima de la superficie de a tableta.
– Tiempo (seg): cantidad de segundos de cada fase.
– Velocidad: índice que se obtiene de dividir la longitud del hilo por el tiempo en que fue producido.
– Aceleración: índice que se obtiene de dividir la diferencia de velocidades entre dos puntos por el tiempo trascurrido entre ellos.
– NIV por CM: número de inversiones de velocidad (promedio por centímetro).
– NIP por CM: número de inversiones de presión (promedio por centímetro).
– Presión: promedio de la fuerza impresa en cada punto capturado, medido en 1024 niveles.
La parte inferior de la tabla muestra una 2da tabla con los totales de cada variable procesada numéricamente y una 3ra tabla con los datos por separado de trazos aéreos y periféricos pre y post:
Cliqueando en la línea de una fase, ésta aparece destacada en azul, al igual que en la imagen del grafismo, a la izquierda. Cuando se clickea sobre la línea de una fase aérea, esta se destaca en el grafismo en color rojo. Cuando se clickea sobre la linea de una fase periférica, esta se destaca en color verde.

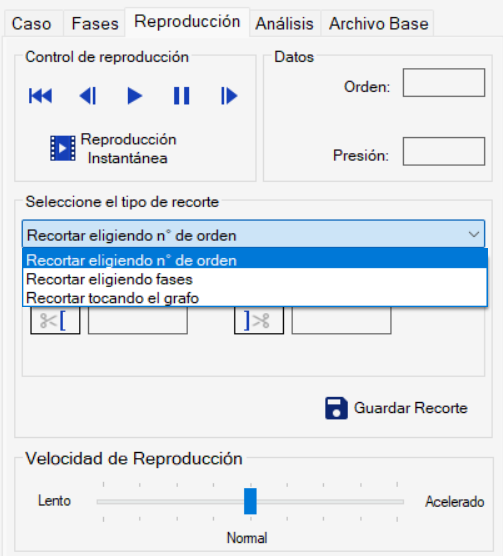

- Reproducción
Permite elegir la forma de visualización del movimiento gráfico capturado y permite el Control de reproducción
Veamos un ejemplo de una pantalla completa posicionada en la solapa “Reproducción”, pausada en un punto intermedio de la reproducción:
– Datos
Muestra el número de orden de los puntos informáticos que componen el grafismo y el nivel de presión de cada uno, a medida que se reproducen.
– Recorte
Permite seleccionar un fragmento desde un punto a otro o por fases, para guardar separadamente:
Dos ejemplos de recortes guardados de manera independiente:
– Velocidad de Reproducción
Mediante una barra deslizante, se acelera o retarda la velocidad de reproducción
- Análisis
Posee las siguientes funcionalidades:
– Cálculo de Área
Dibuja un rectángulo a partir de los puntos gráficos más extremos del trazado y arroja el valor de la superficie de inscripción en centímetros cuadrados, con dos decimales. Tiene opciones para subdividir esa superficie en cuartos, novenos, dieciseisavos, trazar diagonales y un recuadro interior.
– Medición en grados
Se procede del mismo modo para medir la inclinación de cualquier parte del grafismo capturado.
– Regla
Para medir distancias en cualquieer dirección
– Limpiar
Permite volver a la captura original, sin marcaciones.
– Índice de Wittgenstein
Calcula automáticamente el índice de Wittgenstein. Clickeando en el espacio por encima de un punto elegido del trazado aparece una perpendicular que pasa por ese punto y arroja la edad correspondiente. Se puede repetir la operación en diversos puntos.
Nota: Previamente, cargar la fecha de nacimiento en la solapa “Caso”.
– Solo aéreo – Solo físico
Permite desglosar los trazos físicos de los aéreos y visualizarlos en azul y rojo, por separado cliqueando:
– Íconos lupas: Zoom
Permite aumentos x 1,5 – 2 – 2,5 – 3
- Elegir imagen fondo: permite seleccionar una imagen entre las archivadas en la sección de capturas especiales para. En este ejemplo, una pauta rayada:
Esta función hace posible cargar como imagen de fondo de un escrito para realizar un cotejo mixto con una captura dinámica. Estos son los pasos:
a) Escanear un escrito con la medida de la pantabla de la tableta Wacom STU 530 / 540 (10,80 cm x 6,40 cm):
b) Cargar el JPG como imagen de fondo desde la sección «Captura especial»:
c) El escrito escaneado se puede cargar en la patalla de cotejo mixto, desde el comando «Abrir». Clickesndo sobre cada una de las pantallas se puede seleccionar filete verde o rojo para distinguir los excritos:
- Unidades NIV: señala con puntos el número de inversiones de velocidad.
- Unidades NIP: señala con puntos el número de inversiones de presión.
- Puntos de velocidad: muestra el recorrido del grafismo con una línea de puntos que se distancian cuando aumenta el índice de velocidad del tazado.
– Gráficos

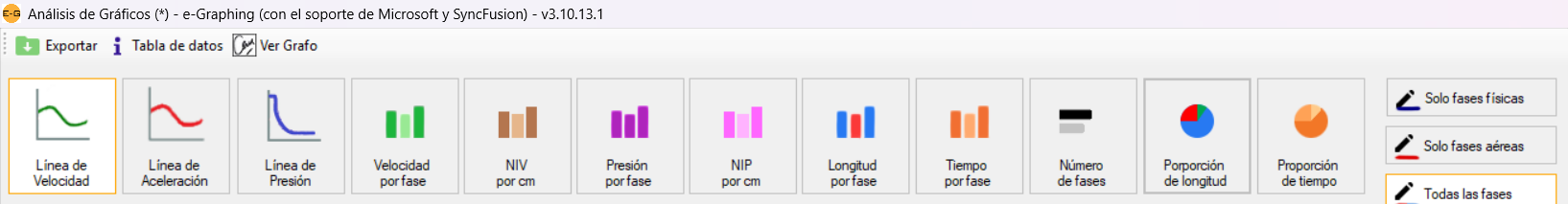

En la primera fila aparecen las siguientes opciones:
La opción «Imagen» archiva las imágenes de la pantalla completa en formato JPG.
La opción «Informe» crea un Pdf con el contejo de las dos firas /escritos.
2 – Tabla de datos:
Ofrece tablas emergentes con “Información adicional” a los gráficos que se pueden desplazar en la pantalla y exportar en formato csv.

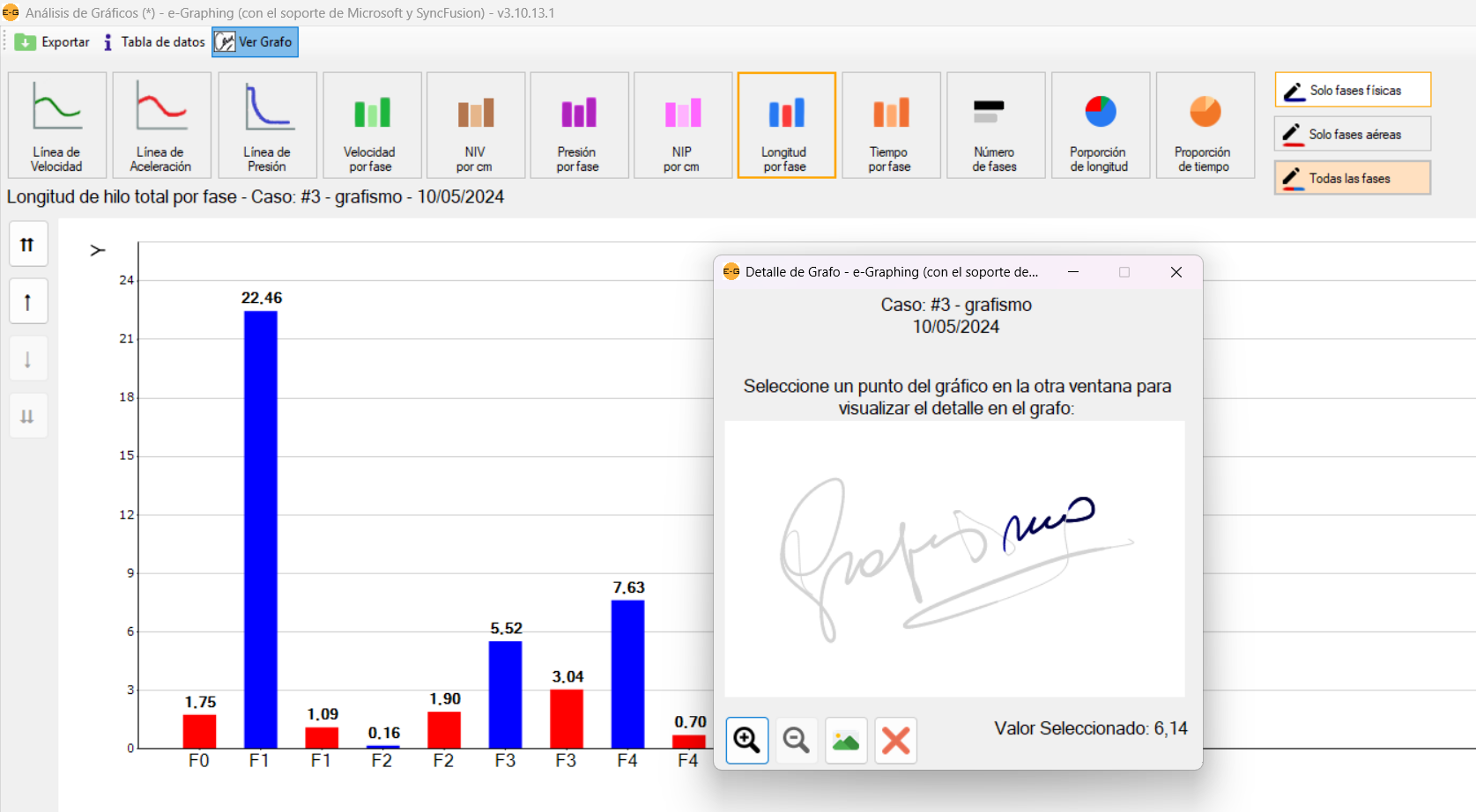

3 – Ver grafo:
Ofrece una pantalla emergente con el “grafo» o captura completa del grafismo capturado, en el que se destaca la sucesión de las fases con la posibilidad de usar el zoom con escroleado vertical y horizontal:
4 – Escalado Manual:
Ofrece la posibilidad de variar manualmente los valores de los ejes X e Y, aplicar y resetear los escalas elegidas según la necesidad del caso.
En la segunda fila aparecen las siguientes opciones:
1- Línea de Velocidad
Muestra el gráfico de línea del índice de velocidad con seguimiento por un cursor y con un punto sobre el «grafo» en la pantalla emergente.
2- Línea de Aceleración
Muestra el gráfico de línea del índice de diferenca de velocidad entre los puntos.

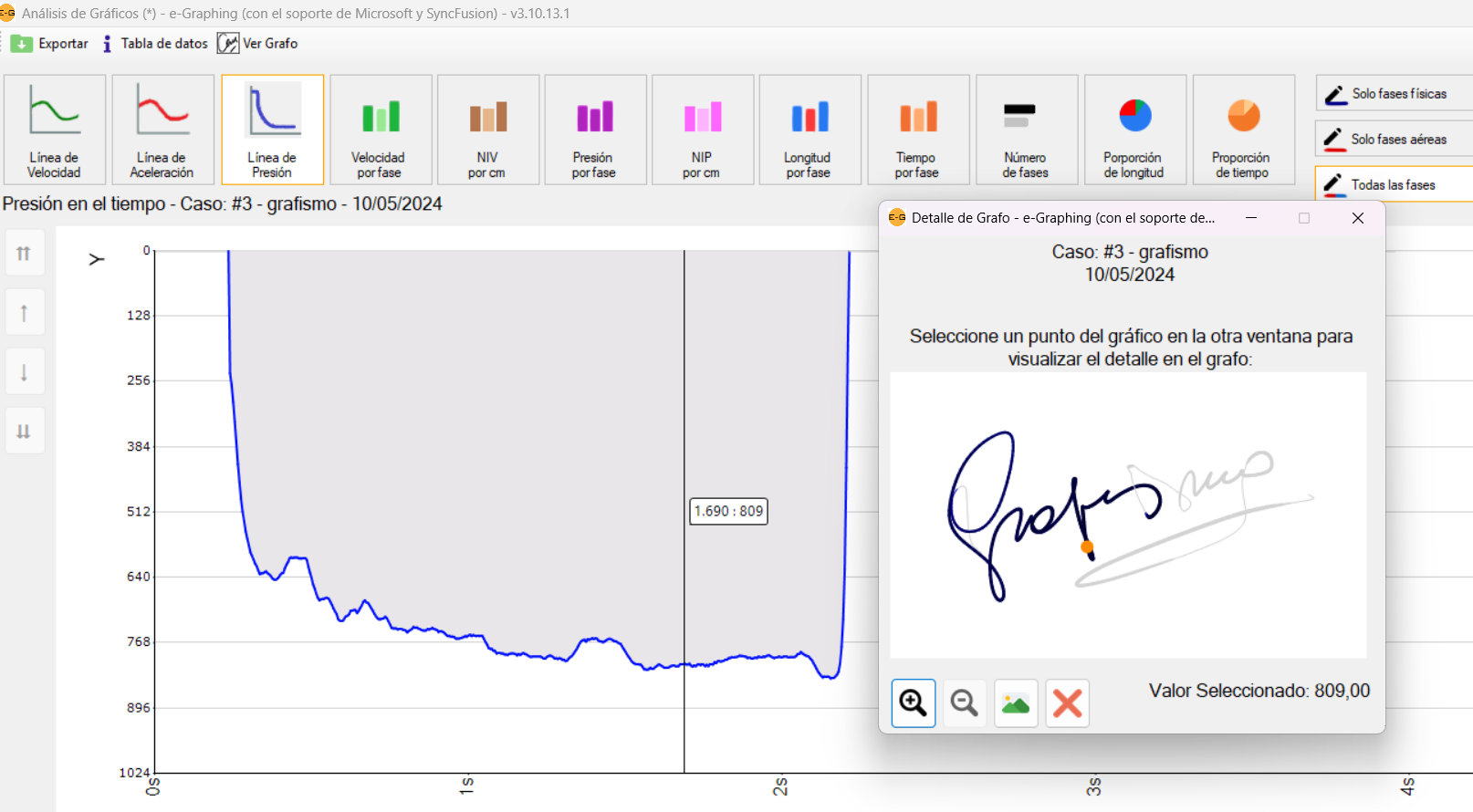

3- Línea de Presión
Muestra el gráfico de línea de la fuerza de inscripción punto por punto con los mismos recursos aplicados para la velocidad y la aceleración.

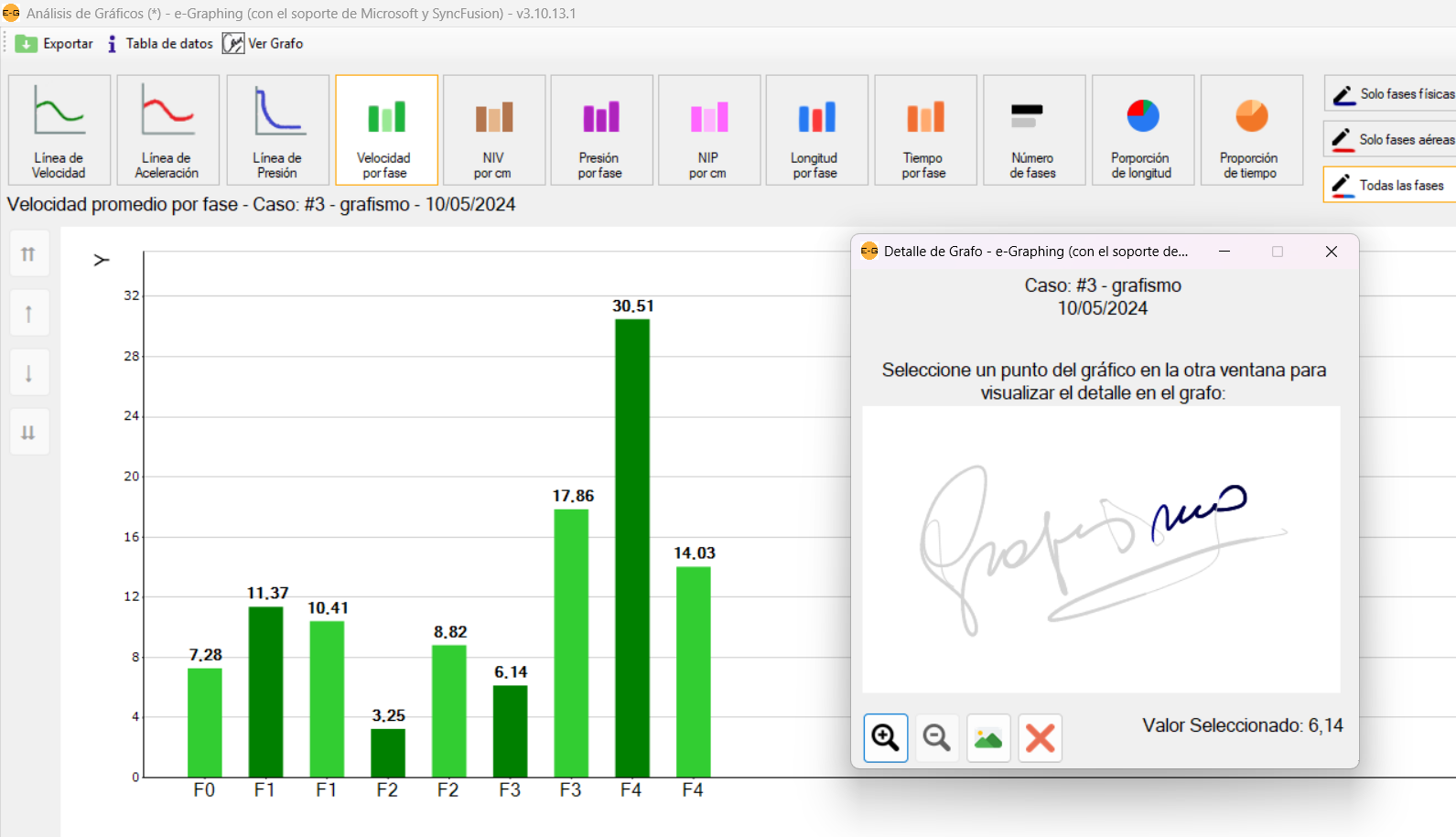

4- Velocidad por fase
Muestra el gráfico de barras del índice de Velocidad fase por fase, en gráfico de baras. Aparecen los recursos propios de la pantalla emergente y se agregan opciones para seleccionar el tipo de fases a visualizar:

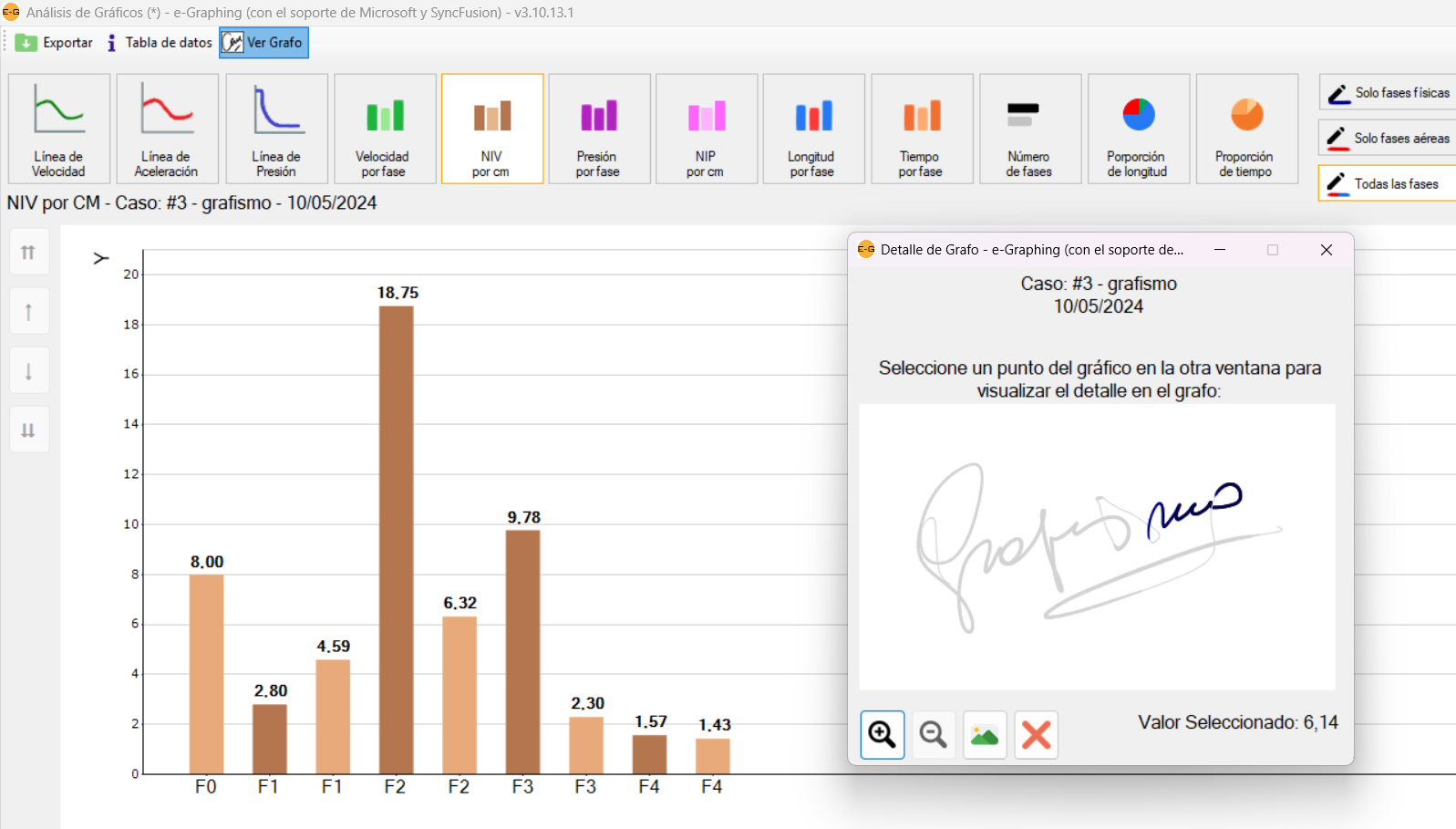

5- NIV por cm
Muestra el gráfico de barras (en tonos de marrón) con el número de inversiones de velocidad por cm en cada fase.

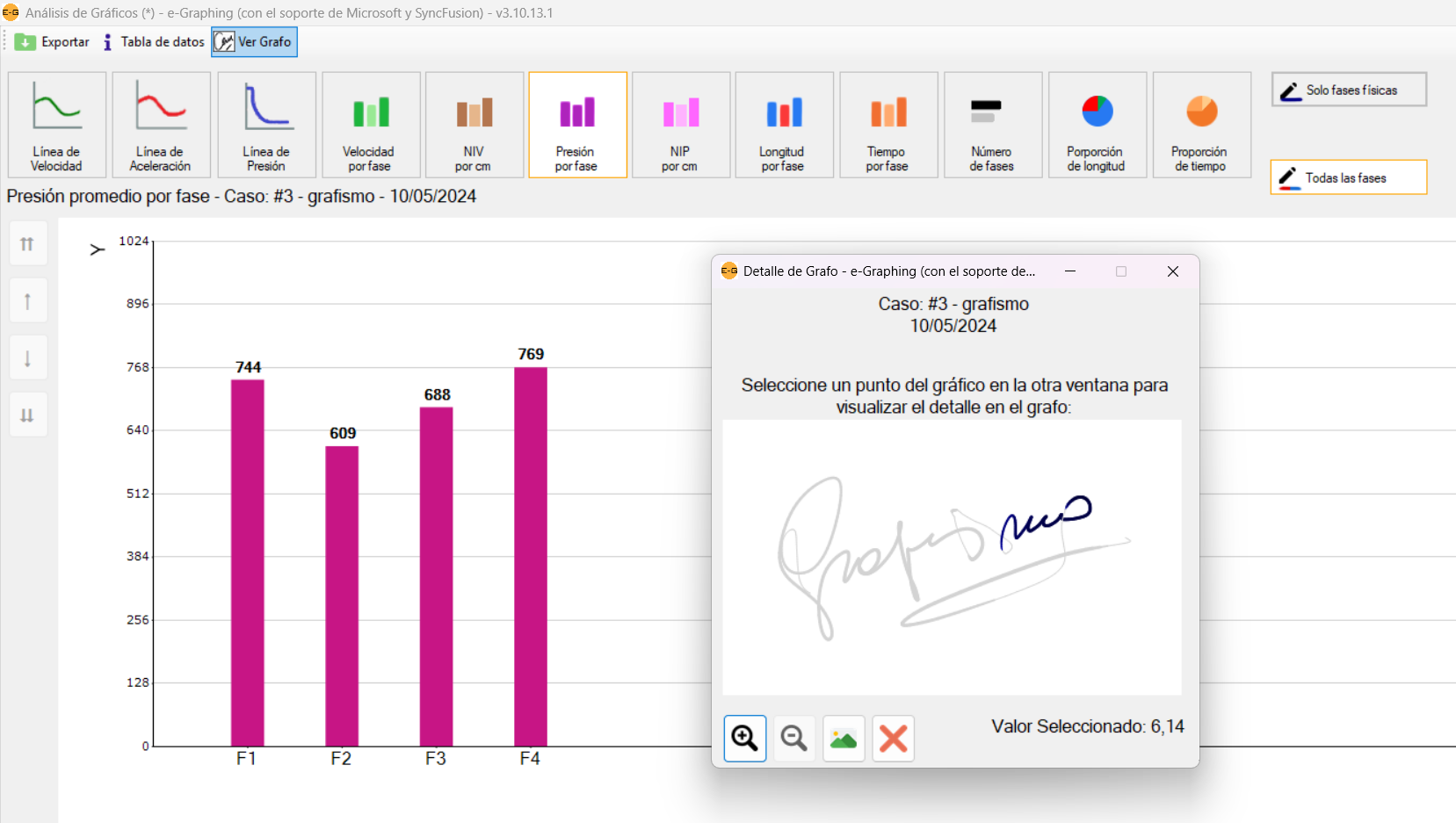

6- Presión por fase
Muestra el gráfico de barras (en violeta) del nivel de presión promedio de cada fase física, en 1024 niveles.

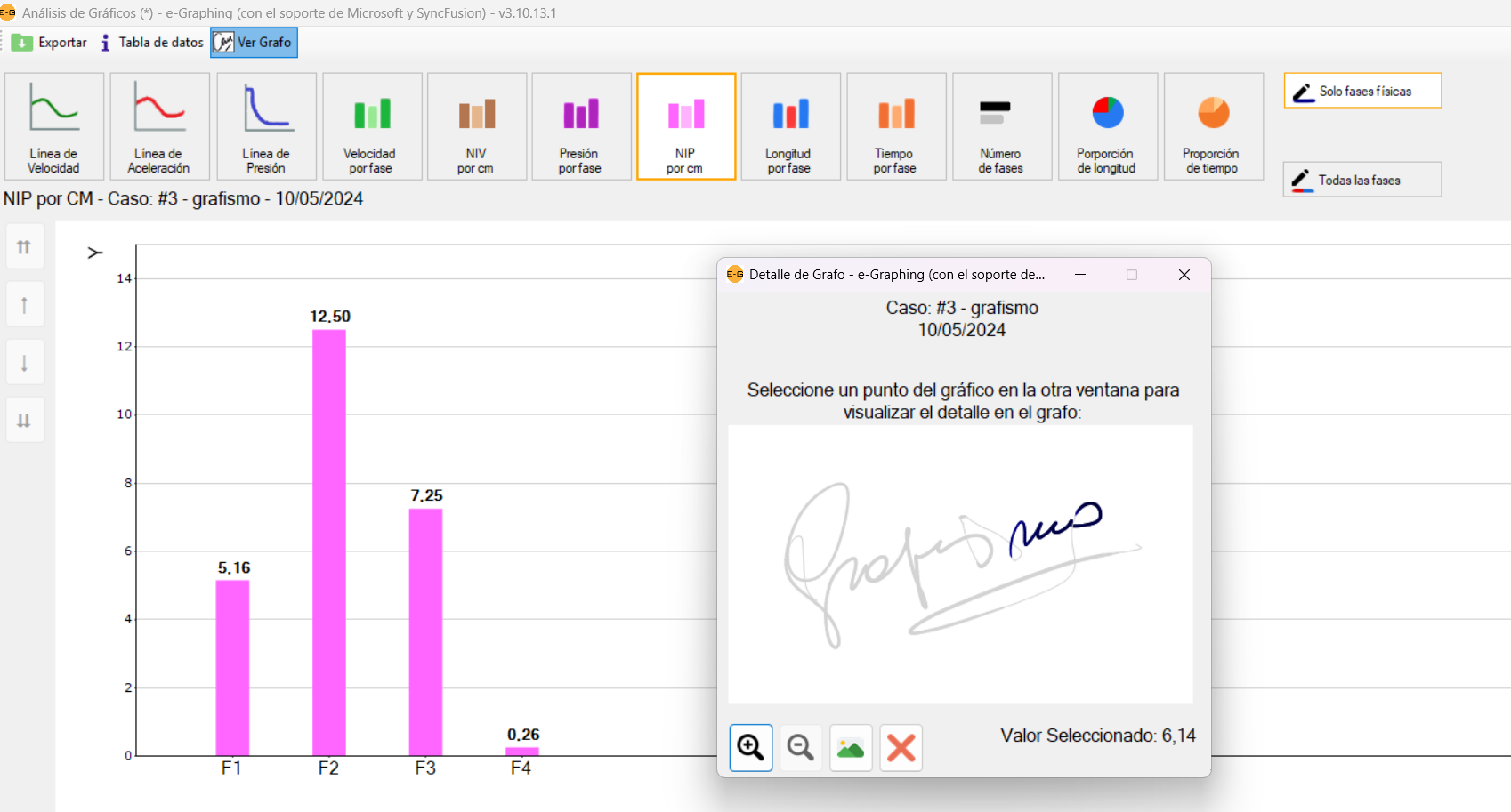

7- NIP por cm
Muestra el gráfico de barras (en fuxia) con el número de inversiones de presión por cm en cada fase.
8- Longitud por Fase
Muestra un gráfico de barras que representa el largo del hilo gráfico en centímetros por cada fase.

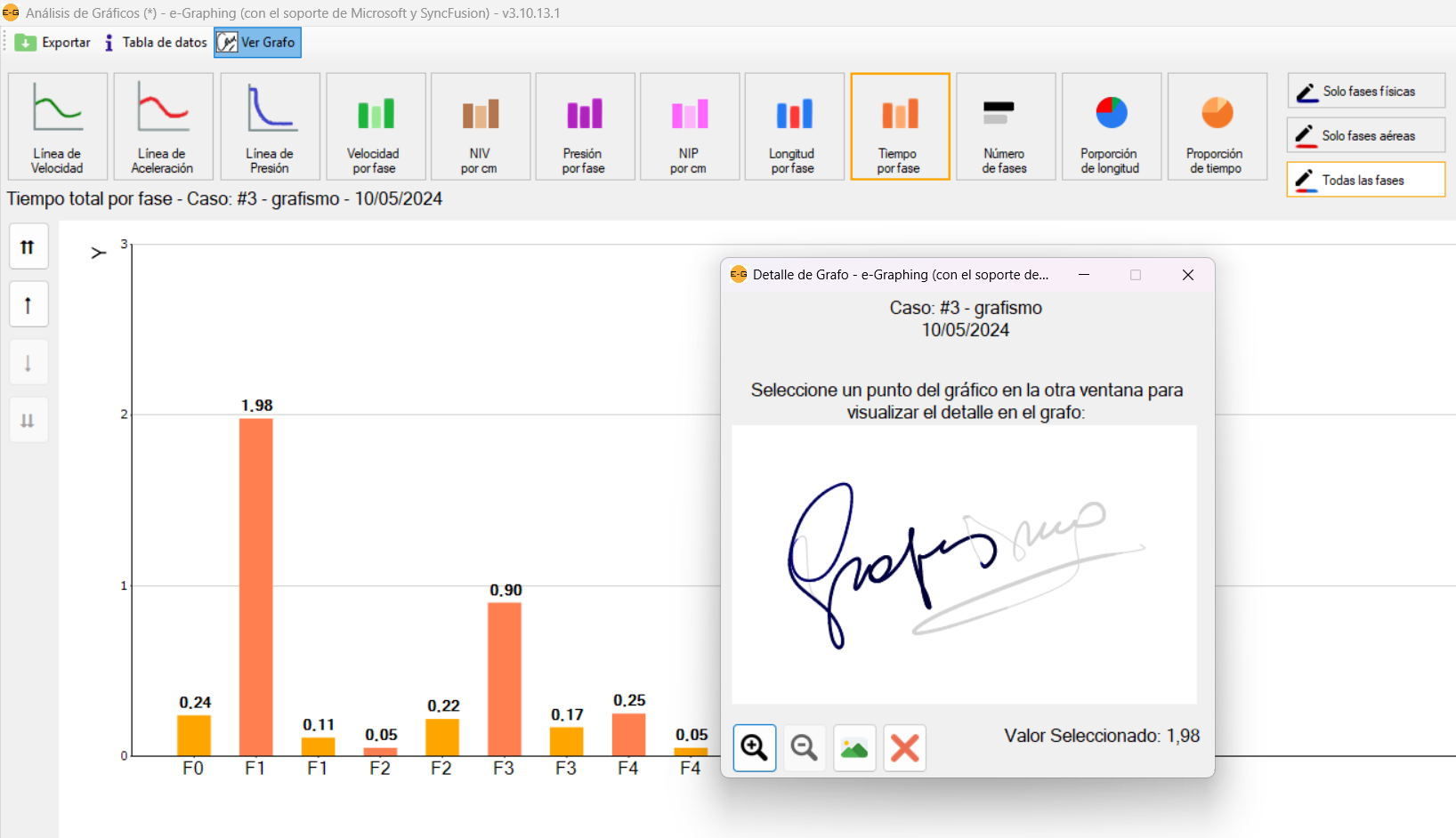

9- Tiempo por Fase
Muestra los segundos de duración de cada Fase. Aparecen los recursos propios de la pantalla emergente.

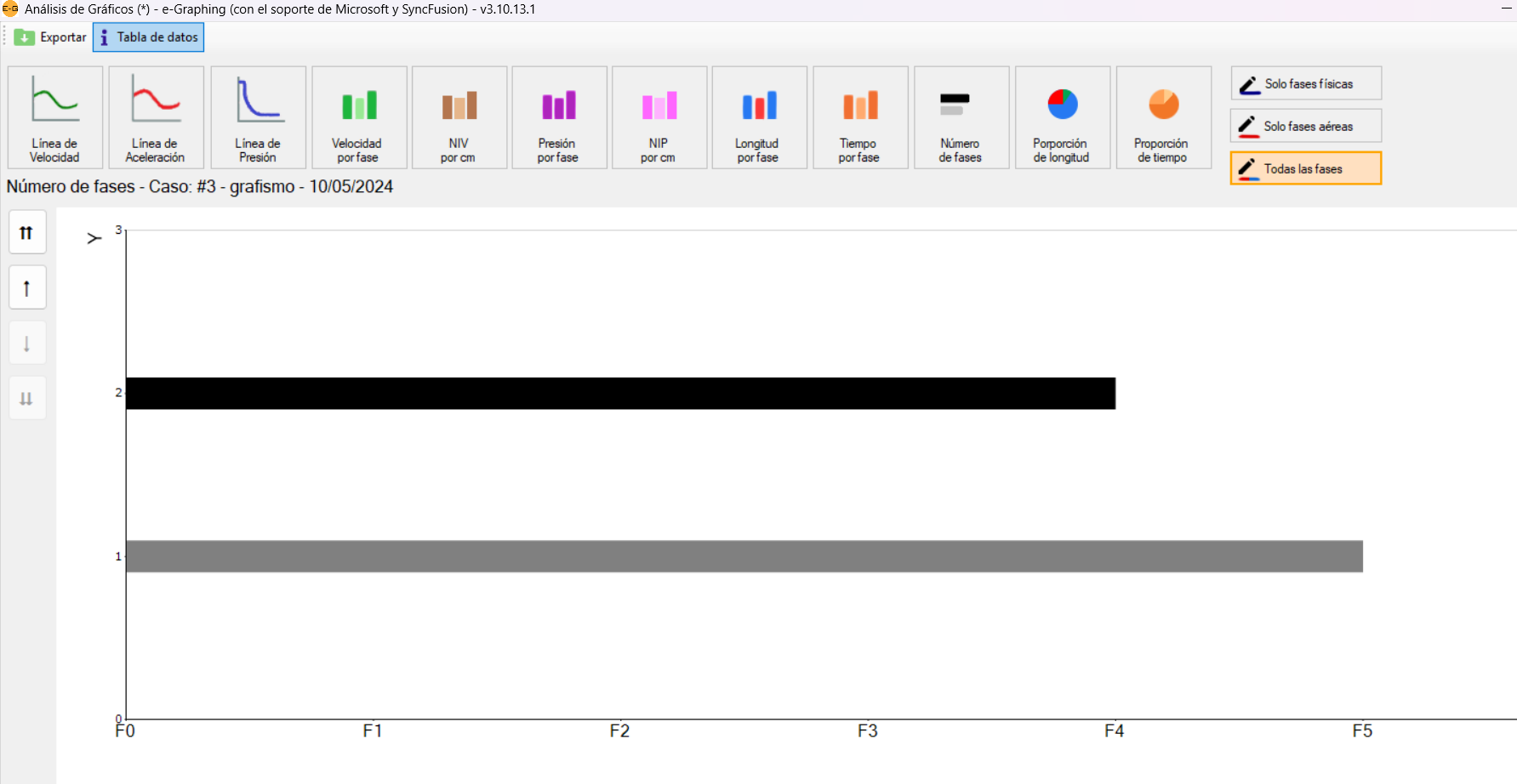

10- Proporción de longitud
Muestra en un gráfico de torta el porcentaje de Hilo Físico (azul), Aéreo (rojo) y Periférico (verde).
11- Proporción de tiempo
Muestra en un gráfico de torta el porcentaje de tiempo de trazado Físico (naranja fuerte), Aéreo (naranja medio) y Periférico (naranja claro).
12- Solo fases físicas / Solo fases aéreas / Todas las fases
Selecciona la información que se quiere visualizar en cada uno de los gráficos de barra.
FUNCIONES DE LA SOLAPA «COTEJO»
Cotejo vidrio
Esta solapa que aparece en la pantalla inicial da la opción de «Cotejo» hasta un máximo de 15 grafismos.
A continuación, se muestra el cotejo múltiple de la curva de velocidad de cinco grafismos y la exportación de los datos de todos los casos en la solapa «Exportar copardo» de una planilla en formato csv.
Los grafos se pueden identificar con filetes verdes o rojos:
«Exportar Comparado«: permite exportar una planilla csv con los datos de todos los casos.
Del mismo modo se pueden comparar las curvas de aceleración, presión, gráficos de barra de velocidad, NIV, presión, longitud y tiempo en todos los grafismos comparados.
EL COTEJO DE DOS GRAFISMOS CAPTURADOS EN TABLETA (Grafos)
A partir de la «Comparación múltiple», el procedimiento para comparar dos escritos es el siguiente:
1 – En la columna de la izquierda se eligen los «grafos» a comparar:
2 – Se repite la elección con los botones “Seleccionar”:
Al seleccionar los dos grafismos a cotejar se habilitan los “Gráficos de análisis” que permiten el cotejo, variable por variable: Velocidad, Aceleración y Presión en gráficos de línea:
Siguen los gráficos de barras de Velocidad, NIV, Presión, NIP, Longitud y Tiempo:
En la comparación con gráficos de torta correspondientes a Proporción de Longitud y Proporción de Tiempo:
Los filetes en verde y rojo se pueden agregar también en la comparación doble y los mismos colores identifican las colunas correspondentes a cada grafo en las tablas de datos:
VERIFICACIÓN AUTOMATICA EN EL COTEJO DE GRAFISMOS CAPTURADOS EN TABLETA:
Verificación por defecto: La tabla de cotejo de datos permite «Activar Verificación» automática establecida por defecto en una diferencia del 20 %, homogénea para todas las variables gráficas.
Verificación parcial: La segunda opción, al pie de la tabla de verificación, permite «Activar Verificación Parcial», lo que habilita la regulación heterogénea y personalizada de cada una de las variables gráficas, según los requisitos de los peritos y/o entidades que la apliquen:
Verificación sintética: función que coteja el rango de variabilidad que abarca los valores de una serie de firmas indubitadas (a las que se debe colocar filete verde) versus los valores de una firma dubitada (a la que se debe colocar fiete rojo). Según que el dato del aspecto gráfico testeado se encuentre dentro o fuera del rango, se califica como «Aceptado» o «Rechazado» en forma instantánea. El rango puede flexibilizarse de acuerdo a las necesidades del perito o de las entidades que lo apliquen.
Exportaciones
1 – Todas las imágenes se pueden Exportar en archivos en formato JPG.
2 – Todos los datos numéricos y la Verificación automática se visualizan en pantalla en tablas que, a su vez, se pueden Exportar en formato csv.
3- Exportación de informe automático de cotejo en formato Pdf.
Superposición
Esta solapa permite el cotejo de grafos en una misma pantalla, en su tamaño original o ampliados, ya sea en dos tonos de azul o en verde y rojo, reproduciendo de ese modo los colores eventualmente asignados a los bordes de las imágenes. Los grafos se pueden arrastrar hasta superponer y rotar en ambos sentidos.
Reproducción simultánea
La reproducción de ambos grafismos en forma simultánea ofrece la impronta dinámica de las capturas. Se pueden visualizar en distintas velocidades y detener en el punto deseado. Los grafos mantienen la identificación de filetes verde y rojo:
- Archivo base
La última solapa de la fila de opciones, visualiza la totalidad de los datos recabados por el sistema y permite su exportación completa en formato csv. Además resalta los datos de un punto seleccionado y el punto correspondiente en la muestra gráfica y viceversa, lo que permite localizar toda la información con exactitud y rapidez en forma bidireccional.
