Manual EG-Plus 3.10.12.11

Funciones de
E-GRAPHING.Plus 3.10.12.11

Manual de Uso

Requisitos
.NET Framework 4.0; Windows 10 y superiores; 32 y 64 bits
Wacom STU 530 y 540

E-GRAPHING.Plus cuenta con el soporte de Microsoft y Sync Fusion.

Es un Programa que, a partir de la captura informática de grafismos, permite visualizar, medir, analizar y comparar en forma automática sus variables biométricas dinámicas:

• presión
• tiempo
• velocidad
• NIV (Número de Inversiones de Velocidad) por centímetro
• NIP (Número de Inversiones de Presión) por centíetro
• aceleración
• enlaces inmateriales (aéreos y periféricos) intra firma/escritura
• enlacen inmateriales (aéreos y periféricos) pre y post firma/escritura

A través de distintas herramientas de análisis, permite visualizar los puntos de velocidad y las unidades NIV (número de inversiones de velocidad), medir la dirección e inclinación, aplicar diferentes plantillas para sectorizar el grafismo, calcular la superficie de inscripción y el índice de Wittgenstein.

El espectro de datos es volcado a planillas en formato scv, procesado y visualizado en gráficos de barras, hilo y torta, con la opción de archivarse en formato JPG, PDF y csv.

APERTURA: MENÚ DE FUNCIONES

Muestra una serie de solapas que permiten acceder a las operaciones en forma ágil.

• Abrir
  Permite abrir un archivo previamente guardado con la captura de un grafismo.
  – Si alguno de los datos sensibles del archivo original hubiera sido modificado, se activará un símbolo de alarma al lado de su nombre, con una leyenda: «AVISO: el archivo (…) no pudo ser validado a nivel seguridad».

• Recargar
  Permite volver a visualizar la imagen del grafismo capturado.

• Guardar
  Archiva el grafismo capturado. Al presionar sobre ese botón se genera automáticamente un archivo dinámico en formato egp

• Exportar
  Despliega tres posibilidades: Informe, Imagen, Tabla de datos y Conversión

– Informe: opción que genera automáticamente un archivo en formato PDF con el texto del informe producido por el Perito (hasta 60 mil caracteres), las imágenes del grafismo capturado y los gráficos de velocidad, presión, longitud de hilos, una torta de porcentajes de longitud de hilos físicos, aéreos y periféricos y otra torta de porcentajes de tiempo de cada uno de esos tipos de trazos.

– Imagen: guarda en formato JPG la imagen del grafismo capturado (Solo grafo) o la totalidad de la pantalla (Pantalla completa).

– Tabla de datos: exporta la información numérica en formato scv, para el posterior procesamiento por parte del Perito, de acuerdo a sus necesidades particulares.

– Conversión: despliega una planilla a completar con los datos de otro soft que busque abrir un archivo E-GRAPHING.

• Importar

Permite abrir, analizar y cotejar archivos generados por otros softs, a convertir mediante dos procedimientos de carga de datos: manual o pre configurado:

• Procedimiento de carga manual:

• Procedimiento de carga pre configurada, actualmente vigente solo para el soft «Alan Forensic»:



Después de «Aceptar», se visualiza y procesa automáticamente el archivo importado:

• Ver curvas

– La primera opción permite seleccionar qué curvas se visualizarán al pie de la pantalla inicial: de presión, de velocidad o ambas. A continuación, una pantalla completa con la curva de velocidad al pie en verde:

La curva de presión se muestra con una curva roja invertida para simular el relevamiento topográfico de la superficie del soporte (un papel, por ej.), hendido por la fuerza de inscripción. El soporte está representado por un rectángulo gris claro, como si se tratara de un corte transversal.

Al clickear en un punto sobre la curva roja, aparece el nivel de presión ejercido en esa posición específica. El soft mide hasta 1024 niveles de presión.

Veamos una pantalla completa con el gráfico de presión y algunos puntos seleccionados:

– La segunda opción de «Ver curvas» permite decidir si se desean visualizar en el grafo y medir todas las variables de los trazos Aéreos Pre y Post registrados en rojo. En caso de presentarse trazos periféricos, realizados a más de 1,5 cm de la superfice de la tableta, se muestran rectificados en verde.

• Tomar captura

Habilita la toma Básica: única y con fondo blanco.

La captura Especial habilita tomas sucesivas que se archivan automáticamente con número de orden, con previa elección de fondo:

– Blanco: semejante a las tomas tradicionales en papel.
– Negro (trazo no visible): produce la oclusión lumínica de la tableta evitando la retroalimentación visual para poner en evidencia los automatismos escriturales.
– Color: permite elegir el color deseado como fondo de la tableta  para cumplir con el principio de adecuación y evaluar el efecto del cambio de estímulo.
– Imagen: permite visualizar en la superficie de la tableta un documento o protocolo seleccionado entre los JPG cargados en la memoria del soft  (archivados previamente mediante el ícono verde a la derecha de la solapa «Seleccionar»)

• Cotejo

Habilita el cotejo de «vidrio» (de dos grafos capturados en tableta) 0 el cotejo «mixto» (un grafo capturado en tableta y una imagen Jpg  previamente cargada al soft.

• Idioma

Las opciones son español y ruso

• Ayuda?

Contiene:

– Manual de uso: descripción de las funciones del Programa

– Acerca de: muestra los datos de contacto de la titular del Programa.

• Salir

Habilita la salida de la pantalla

LA CAPTURA

Una vez conectada la tableta y la llave en sendos puertos USB y seleccionada la opción «Básica» o «Especial» en  «Tomar captura«, se ejecuta el grafismo con el lápiz óptico sobre la tableta, se selecciona la acción deseada al pie de la pantalla, en el lado derecho:

– Stop
Indica al programa que se terminó el ingreso de información con el lápiz, para que comience el procesamiento de datos.

– Cancelar
Permite salir del programa sin procesar datos ni grabar la captura.

Al presionar Stop cuando se finaliza la grabación, se presenta la pantalla de trabajo:

– Sobre el lado izquierdo se visualiza el grafismo digitalizado.

– En el inferior, el gráfico de presión en rojo y el de velocidad en verde.

– En el sector derecho aparecen las solapas con opciones para cargar datos y realizar diferentes mediciones y tareas. Se muestra habilitada la primera de la serie: Caso.

SOLAPAS DE TAREAS Y MEDICIONES

• Caso

Dispone el ingreso de la información que identifica la captura: Nombre, Institución, Fecha de la toma, Fecha de nacimiento (carga que permite el cálculo automático de la edad en años, meses y días), espacio de hasta 40 caracteres para la identificación del Caso y hasta 32.000 caracteres para el Informe.

• Fases

En esta solapa se muestra:

– N°: muestra la cantidad total de las fases, numeradas ordinalmente en tres colores distintos: las físicas en azul, las aéreas en rojo y la periféricas en verde.

– Hilo (cm): indica el largo en cm del hilo físico y aéreo de cada una de las fases. La longitud del hilo periférico corresponde a la trayectoria rectificada, ya que el dispositivo no lee el recorrido del lápiz óptico cuando se produce más allá de 1 cm y medio por encima de la superficie de a tableta.

– Tiempo (seg): cantidad de segundos transcurridos entre el inicio y el final de la fase.

– Velocidad: índice que se obtiene de dividir la longitud del hilo por el tiempo en que fue producido.

– Aceleración: índice que se obtiene de dividir la diferencia de velocidades entre dos puntos por el tiempo trascurrido entre ellos.

– NIV por CM: número promedio de inversiones de velocidad por centímetro.

– NIP por CM: número promedio de inversiones de presión por centímetro.

– Presión: promedio de la fuerza impresa en cada punto capturado, medido en 1024 niveles. Las aéreas siempre poseen presión “cero”.

La solapa «Fases» cuenta a la derecha con barra de escroleado cuyo desplazamiento permite ver los resultados en la totalidad de las fases. La parte inferior de la tabla muestra una 2da tabla con los totales de cada variable procesada numéricamente y una 3ra tabla que muestra por separado los datos de los aéreos y periféricos pre y post.

Cliqueando en la fila de una Fase Física, ésta aparece destacada en azul, al igual que en la imagen del grafismo, a la izquierda. Veamos un ejemplo de una pantalla completa posicionada en la solapa “Fases”, con un click en la segunda Fase Física:

Cuando se clickea en la fila de una Fase Aérea también se destaca en azul en la Tabla y aparece el trazo en rojo en el grafismo. Las fases Periféricas se destacan en azul en la Tabla y en verde en el grafismo.

• Reproducción
  Permite elegir la velocidad de visualización del movimiento gráfico capturado.
  Tiene funciones para:

– Control de reproducción
Ofrece teclas para:

. Reproducir en velocidad regulada opcionalmente: normal, lenta o acelerada.
. Avanzar y retroceder punto por punto para fijar la imagen en el punto exacto a observar.
. Pausa.
. Ir al comienzo.
. Reproducción instantánea.

Veamos un ejemplo de una pantalla completa posicionada en la solapa “Reproducción”

– Datos

Muestra el número de orden de los puntos informáticos que componen el grafismo y el nivel de presión de cada uno, a medida que se reproducen.

El dispositivo contador de puntos avanza a medida que transcurre la reproducción del grafismo mientras, simultáneamente, el indicador de la presión muestra el nivel en cada uno de esos puntos.

Si se pausa la reproducción, el conteo se interrumpe. Esta función permite un detallado análislas secuencias, punto por punto:

– Recorte

Permite seleccionar un fragmento desde dos opciones:

«Recortar eligiendo puntos» desde un punto determinado del grafo (clickeando sobre el ícono tijera de inicio) hasta otro punto (clickeando sobre el ícono tijera punto fin).

La segunda opción, «Recortar eligiendo fases», habilita el despliegue de la cantidad de la fases físicas e inmateriales del grafo para selecionar la / las que se desean segmentar:







– Velocidad de Reproducción
Mediante una barra deslizante, se acelera o retarda la velocidad de reproducción

• Análisis

Posee las siguientes funcionalidades con sus respectivos comandos:





Dibuja un rectángulo a partir de los puntos gráficos más extremos del trazado y arroja el valor de la superficie en centímetros cuadrados, con dos decimales. Tiene opciones para subdividir esa superficie en cuartos, novenos, dieciseisavos, trazar diagonales y un recuadro interior.

– Medición en grados

Para medir los ángulos, se debe cliquear desde el punto de inicio y, sin levantar el dedo del mouse, se lo desplaza hacia el punto final: una etiqueta mostrará los grados en el vértice.

– Regla Libre

Para medir distancias, se debe cliquear sobre un punto cualquiera y sin levantar el dedo del mouse, se mueve hacia el punto hasta donde se desea medir. Allí se suelta el botón del mouse, con lo que aparecerá en pantalla la línea calculada con la medida en centímetros, con dos decimales.

– Índice de Wittgenstein

Se calcula automáticamente el índice de Wittgenstein. Clickeando en el espacio por encima del punto elegido del trazado (un accidente gráfico, por ejemplo), aparece una perpendicular que pasa por ese punto y arroja la edad correspondiente. Se puede repetir la operación en diversos puntos.

Nota: Previamente, cargar la fecha de nacimiento en la solapa “Caso”.

– Solo aéreo – Solo físico

Permite desglosar los trazos físicos de los aéreos y visualizarlos en azul y rojo, por separado cliqueando en forma optativa cada uno de esos botones:

Cuando el movimiento se aleja más de 1,5 cm de la superficie de la tableta, se registra en una línea rectificada de color verde y se denomina trazo «periférico».

– Limpiar

Permite volver a la captura sin cálculos adicionales.

– Íconos lupas: zoom

Permite aumentos del grafo: x 1,5 – 2 – 2,5 -3



– Elegir imagen fondo

Permite seleccionar una imagen entre las archivadas en la sección de capturas especiales. En este ejemplo, una pauta rayada:

Esta función hace posible cargar como imagen de fondo de un escrito para realizar un cotejo mixto con una captura dinámica. Estos son los pasos:

a) Escanear un escrito con la medida de la pantabla de la tableta Wacom STU 530 / 540 (10,80 cm x 6,40 cm):

b) Cargar el JPG como imagen de fondo desde la sección «Captura especial»:

c) El escrito escaneado se elije como imagen para un cotejo mixto con una firma en vidrio:



– Unidades NIV

Muestra el reorrido del grafismo con una línea de puntos que responden a la cantidad de puntos en que aumenta o disminuye la velocidad.

– Unidades NIP

Muestra el reorrido del grafismo con una línea de puntos que responden a la cantidad de puntos en que aumenta o disminuye la presión.

– Velocidad

Muestra el recorrido del grafismo con una línea de puntos que se distancian cuando aumenta el índice de velocidad del tazado. Esa distancia es proporcionalmente regulable para permitir la mejor visualización del fenómeno en cada caso.

– Gráficos



Esta última solapa ubicada abajo a la derecha, conduce a las siguientes opciones:

«Imagen»: Archiva las imágenes de la pantalla completa en formato JPG.

«Informe»: Archiva un informe de cotejo en formato Jpg

2 – Tabla de datos:
Ofrece tablas emergentes con “Información adicional” a los gráficos que permiten mostrar las cifras de todas las variables, señalar las filas deseadas, cambiar la ubicación en la pantalla y exportar en formato csv.

3 – Ver grafo:
Ofrece una pantalla emergente con el “grafo» o captura completa del escrito, en el que se destaca la sucesión de las fases a medida que se poya el cursosr en distintos puntos del gráfico. Al pie del «grafo» se ve la opción de ampliación mediante el zoom con escroleado vertical y horizontal y la opción para insertar una imagen de fondo. En el ejemplo que sigue, se insertó una pauta rayada:



4 – Escalado Manual:
Al pie de ela pantalla de gr+aficos ofrece la posibilidad de variar manualmente los valores de los ejes X e Y, aplicar y resetear los escalas elegidas según la necesidad del caso.

En la segunda fila aparecen las siguientes opciones:

1- Línea de Velocidad

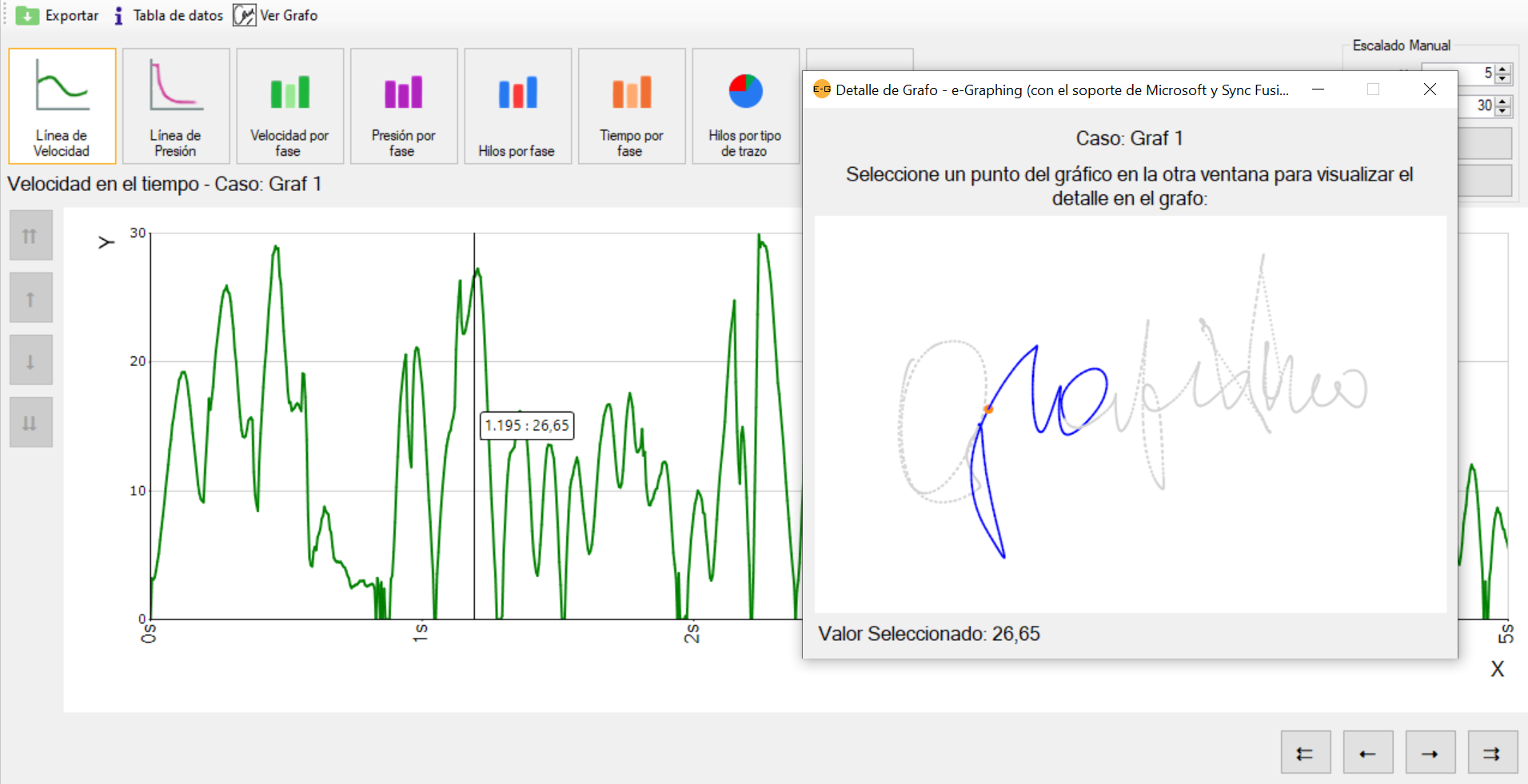

Muestra el gráfico de línea del índice de velocidad punto por punto, con seguimiento en el cursor sobre el gráfico de línea. En la pantalla emergente aparece un pequeño círculo anaranjado que señala en el «grafo» la ubicación exacta del punto señalado por el cursor. El valor en cifras aparece en la etiqueta del cursor y al pie de la pantalla emergente.

2- Linea de aceleración

Muestra el gráfico de línea con los picos de aceleración punto por punto con los mismos recursos aplicados para la presión y la velocidad.



3- Línea de Presión

Muestra el gráfico de línea de la fuerza de inscripción punto por punto con los mismos recursos aplicados para la velocidad.



4- Velocidad por fase

Muestra el gráfico de barras del índice de Velocidad fase por fase, en gráfico de baras. Aparecen los recursos propios de la pantalla emergente y se agregan opciones para seleccionar el tipo de fases a visualizar: se pueden seleccionar sólo las Físicas (verde oscuro), sólo las Aéreas y Periféricas (verde medio y verde claro respectivamente) o ambas.



5- NIV por CM

Muestra el gráfico de barras el promedio de inversiones de velocidad por centímetro de cada fase.

6- Presión por fase

Muestra el gráfico de barras (en violeta) del nivel de presión promedio de cada fase física, en 1024 niveles. No hay fases Aéreas porque no tienen fuerza de inscripción. Aparecen los recursos propios de la pantalla emergente.

7- NIP por CM

Muestra el gráfico de barras el número de inversiones de presión por centímetro de cada fase.

8- Longitud por Fase

Muestra un gráfico de barras que representa el largo del hilo gráfico en centímetros por cada fase. SAparecen los recursos propios de la pantalla emergente y se agregan opciones para seleccionar el tipo de fases a visualizar: se pueden seleccionar sólo las Físicas (azul), sólo las Aéreas y Periféricas (rojo y respectivamente) o ambas.

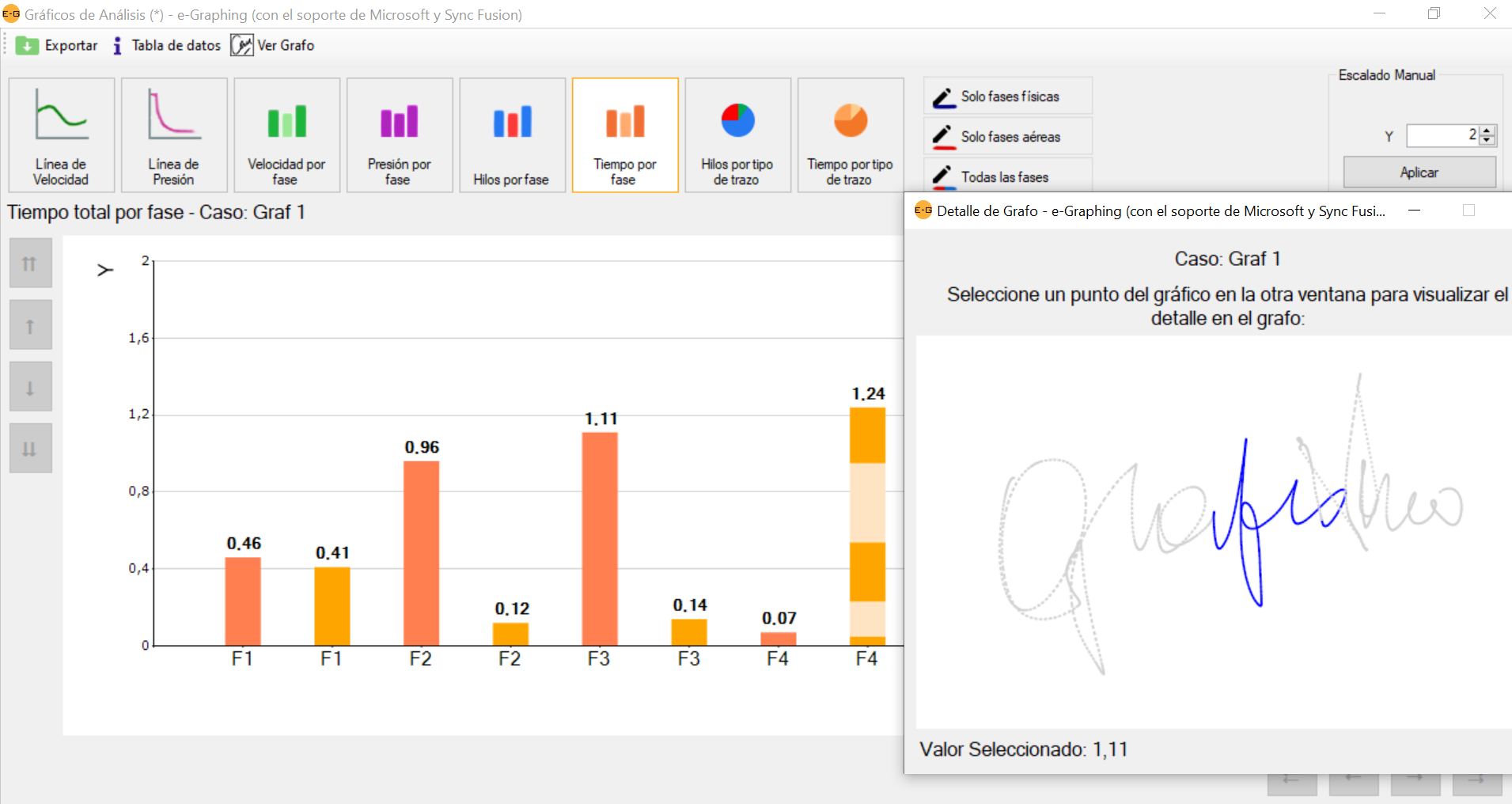

9- Tiempo por Fase

Muestra los segundos de duración de cada Fase. Aparecen los recursos propios de la pantalla emergente y se pueden seleccionar sólo las Físicas (naranja fuerte) o sólo las Aéreas y Periféricas (naranja medio y naranja claro respectivamente) o todas.

10- Proporción de longitud

Muestra en un gráfico de torta el porcentaje de Hilo Físico (azul), Aéreo (rojo) y Periférico (verde). El Periférico es el trayecto realizado más allá de 1 cm ½ de la superficie de la tableta, por lo cual este porcentaje es en base a la rectificación de la trayectoria de ese trazado.

11- Proporción de tiempo

Muestra en un gráfico de torta el porcentaje de tiempo de trazado Físico (naranja fuerte), Aéreo (naranja medio) y Periférico (naranja claro).

12- Solo fases físicas / Solo fases aéreas / Todas las fases

Selecciona la información que se quiere visualizar en cada uno de los gráficos de barra.

FUNCIONES DE LA SOLAPA «COMPARAR»

Comparar

Esta solapa que aparece en la pantalla inicial da la opción de «Comparación múltiple» hasta un máximo de 15 grafismos. Del mismo modo se realiza la comparación múltiple de la curva de aceleración, presión, barras de velocidad, NIV por CM, presión, longitud y tiempo.

Desde los comandos que figuran arriba, a todos los grafos se le puede incorporar un «Fondo común» a elección, clickeado sobre el ícono que muestra una pequeña imagen, que se puede quitar clickeando sobre «Quitar fondo» (cruz roja que figura a su lado):

A cada uno de los grafos se les puede incorporar un fondo a elección, clickeando sobre el ícono que muestra una pequeña imagen, que se puede quitar clickeando a su lado, sobre la cruz roja:

A continuación, se muestra la comparación múltiple de la curva de velocidad de cuatro grafismos y la función «Exportar Comparado» de los datos de todos los casos en una planilla en formato csv:

Lo que sigue es la planilla de cálculo «Exportar Comparado» con los datos de todos los casos   donde se presenta el cotejo automático de cada uno de ellos con el anterior y con el primero:

 COTEJO DE DOS GRAFISMOS DE VIDRIO (Grafos)

A partir de la comparación múltiple, el procedimiento para comparar dos escritos es el siguiente:

1 – La columna de la izquierda que identifica a cada una de las capturas, permite determinar a dos de ellas para ser sometidas a cotejo doble:

2 – Seleccionado uno de los grafismos (por ejemplo el N°2) se habilitan automáticamente los botones de “Seleccionar” para todos los restantes. Se determina con cuál otro será el cotejo clickeando sobre otro (por ejemplo el n° 4):

Al seleccionar los dos grafismos a cotejar se habilitan los “Gráficos de análisis” que permiten el cotejo, variable por variable.

Siguiendo el orden de opciones, se observa la comparación de la Velocidad y la Aceleración entre la captura 1 y la 3 con los respectivos gráficos de líneas. En la tercera fila se muestran los grafos superpuestos en dos tonos de azul y los correspondientes gráficos de líneas en dos tonos de verde y dos tonos de rojo respectivmente, para brindar otra vista comparativa.













A continuación, se visualiza la pantalla comparativa de las respectivas curvas de Presión, que se superponen en la tercera fila en dos tonos: azul y gris:

Los gráficos de barras de Velocidad, NIV, Presión, Longitud y Tiempo permiten siempre la opción de seleccionar:

• Solo fases físicas
• Solo fases aéreas
• Todas las fases

La comparación de los gráficos de barras se realiza mediante el acople de las barras de cada fase de la primera y la segunda captura. Las cifras indican las medidas correspondientes a cada una.

En todos los casos el tercer gráfico indica el porcentaje de diferencia entre barras.

A continuación, comparación de Velocidad:



 Sigue la comparación de NIV por CM, fases por fase:

A continuación, comparación con gráficos de bara de Presión por fase. Solo muestra las «Fases Físicas» ya que las fases aéreas no tienen presión.

A continuación, comparación con gráficos de bara de NIP por CM por fase. Solo muestra las «Fases Físicas» ya que las fases aéreas no tienen presión.

A continuación, comparación con gráficos de barra de Longitud y Tiempo de todas las fases:



En la comparación con gráficos de torta correspondiente a Longitud y Tiempo, se repiten en la tercera franja los gráficos de barras:



 VERIFICACIÓN AUTOMATICA EN EL COTEJO DE GRAFISMOS CAPTURADOS EN TABLETA:

Verificación por defecto: La tabla de cotejo de datos permite «Activar Verificación» automática establecida por defecto en una diferencia del 20 %, homogénea para todas las variables gráficas.

Verificación parcial: La segunda opción, al pie de la tabla de verificación, permite «Activar Verificación Parcial», lo que habilita la regulación heterogénea y personalizada de cada una de las variables gráficas, según los requisitos de los peritos y/o entidades que la apliquen:

Verificación sintética: función que coteja el rango de variabilidad que abarca los valores de una serie de firmas indubitadas (a las que se debe colocar filete verde) versus los valores de una firma dubitada (a la que se debe colocar fiete rojo). Según que el dato del aspecto gráfico testeado se encuentre dentro o fuera del rango, se califica como «Aceptado» o «Rechazado» en forma instantánea. El rango puede flexibilizarse de acuerdo a las necesidades del perito o de las entidades que lo apliquen.

Exportaciones

1 – Todas las imágenes se pueden Exportar en archivos en formato JPG.

2 – Todos los datos numéricos y la Verificación automática se visualizan en pantalla en tablas que, a su vez, se pueden Exportar en formato csv.

3- Exportación de informe automático de cotejo en formato Pdf.

Superposición

Esta solapa permite el cotejo de grafos en una misma pantalla, en su tamaño original o ampliados, ya sea en dos tonos de azul o en verde y rojo, reproduciendo de ese modo los colores eventualmente asignados a los bordes de las imágenes. Los grafos se pueden arrastrar hasta superponer y rotar en ambos sentidos.

Reproducción simultánea

La reproducción de ambos grafismos en forma simultánea ofrece la impronta dinámica de las capturas. Se pueden visualizar en distintas velocidades y detener en el punto deseado. Los grafos mantienen los filetes identificatorios elegidos:

• Archivo Base

La última solapa de la fila de opciones, visualiza la totalidad de los datos recabados por el sistema. La 1ra columna muestra el orden de los puntos capturados y luego, sucesivamente, todas las variables registradas por el sistema. La columna «Coord…» indica las coordenadas de la ubicación del lápiz en la pantalla.

Resalta en forma simultánea los datos de un punto seleccionado en el Archivo Base y el punto correspondiente en la muestra gráfica, lo que permite localizar toda la información con exactitud y rapidez en fora bidireccional.

La planilla completa del Archivo Base puede exportarse en formato csv.
